◇电容极性CP
Testjet测试技术: 针对电解电容极性之测试,提出整体解决方案,可测率高达100%。真正不漏判、不误判,满足您生产线上实装电路板电解电容极性测试的需求。
|
点击图样放大
点击图样放大
|
◇新式开关卡设计:

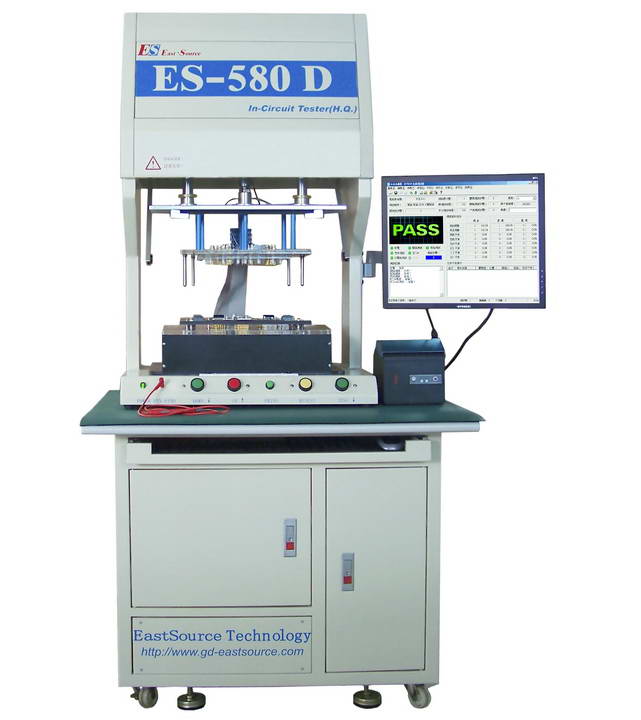

本公司ES-580系列开关卡设计前四端采用CMOS测量,可完全摒出内阻对量测精确度的影响,第五端并采用CMOS以提高隔离的能力(GUARDING
ABILITY),兼顾性能、速度及经济之要求。
|
◇最新的隔离技术(Guarding):
本机采用新式隔离技术,在测试中,使待测元件受周边电路阻抗的影响减到最低,而且每步骤最多有10个隔离点可供应用,使GUARDING
RATIO高达100。
|
◇对元件最高可采四端测试:
传统二端测试、三端测试,都只能满足以往较简易板子的要求,本机除有真正三端测试,如可测晶体元件的Hfe、Rds动态功能,更推出可测四端元件的最新测试技术,如光藕及RELAY等。
|
◇软件自动学习功能:
有全步骤
/ 单步骤学习,在一般PC板效率可达95%以上,在程序单步除错修改时,系统程序里会自动设定测试点、频率、隔离点及延迟时间…使修改程序过程中,简易方便。
|
◇R.L.C.相位分离技术:
类似DSP技术之相位分离,可以很精确的检测出R.L.C.串并联回路中的各零件值,使整体可测率提升30%,从而达到95%以上。
|
◇四线法测试精密小电阻:
采用四线测试,可以准确测试出0.05欧姆的小电阻,让精密小电阻的测试更加轻松。
|
◇可编辑测试讯号源:
目前日益复杂的电子电路,ICT的功能不断提升,本机可依据电路不同,编辑测试信号源,使测试结果更加精确。
|
◇WINDOWS简易操作界面:
WINDOWS操作界面,新手经较短时间学习就能熟悉操作,使用者更能得心应手。
|
◇强大的电路板板示功能:
板示功能可以让您直观从显示屏上,快速查出错误元件所在的位置,提高维修效率。
|
◇更加详细的报表功能:
报表功能更趋完善,令您掌握更加详尽的测试数据和统计分析资料,以利合理安排生产。
|
◇真正的宽频测试技术:
测试频率大幅提高至2MHz(远超越目前普通ICT),针对小电容、小电感的测试更加精确和稳定。
|
